Mạch điện thiết kế

Mạch quan trắc

Name: Mạch quan trắc
Brand: Mạch điện thiết kế
SKU: SP0978
Availability: InStock
Rating: 4.4 (89 reviews)

Hệ thống quan trắc IoT MEI là bộ IoT Data Logger sử dụng ESP32, hỗ trợ kết nối Ethernet (LAN) và Wi-Fi để thu thập dữ liệu từ các cảm biến RS485 Modbus RTU như pH, DO, EC, ORP, độ đục, áp suất, lưu lượng và mực nước. Dữ liệu được truyền về nền tảng MEI ECO qua giao thức MQTT, hỗ trợ Offline Data Logging, tự động đồng bộ khi kết nối được khôi phục và cập nhật firmware từ xa (OTA) qua LAN hoặc Wi-Fi. Thiết bị tích hợp chức năng giám sát điện áp và dung lượng pin, cho phép cài đặt ngưỡng cảnh báo, gửi Push Notification, hiển thị Dashboard, biểu đồ xu hướng và xuất báo cáo Excel trên Web/App.

Liên hệ ngay

Tổng quan
Kỹ thuật
Cùng giải pháp

Hệ thống quan trắc MEI là bộ IoT Data Logger được phát triển trên nền tảng vi điều khiển STM32, chuyên dùng để thu thập, giám sát và truyền dữ liệu từ các cảm biến môi trường và công nghiệp theo thời gian thực. Thiết bị hỗ trợ kết nối Ethernet (LAN) hoặc Wi-Fi, giao tiếp với các cảm biến thông qua chuẩn RS485 Modbus RTU, cho phép tích hợp nhiều loại cảm biến như pH, DO, EC, ORP, nhiệt độ, độ ẩm, áp suất, lưu lượng, mực nước và các cảm biến môi trường khác.

Thiết bị thực hiện thu thập dữ liệu theo chu kỳ cấu hình, xử lý và truyền dữ liệu lên nền tảng MEI ECO thông qua giao thức MQTT, đồng thời hỗ trợ cập nhật chương trình từ xa (OTA - Over-The-Air) qua mạng LAN hoặc Wi-Fi, giúp nâng cấp firmware và bổ sung tính năng mà không cần thao tác trực tiếp tại hiện trường.

Hệ thống tích hợp Offline Data Logging, tự động lưu dữ liệu khi mất kết nối Internet hoặc máy chủ và đồng bộ toàn bộ dữ liệu khi kết nối được khôi phục, đảm bảo không mất dữ liệu quan trắc. Thiết bị còn tích hợp mạch giám sát nguồn và pin dự phòng, cho phép theo dõi điện áp, dung lượng pin và trạng thái sạc theo thời gian thực, đồng thời gửi cảnh báo khi pin yếu hoặc mất nguồn.

Người dùng có thể cấu hình ngưỡng cảnh báo cho từng thông số và nhận Push Notification trên Web/App khi giá trị vượt giới hạn, cảm biến mất kết nối hoặc thiết bị gặp sự cố. Nền tảng MEI ECO hỗ trợ Dashboard, biểu đồ xu hướng, quản lý nhiều trạm quan trắc, phân quyền người dùng và xuất báo cáo Excel, đáp ứng yêu cầu giám sát và quản lý dữ liệu tập trung.

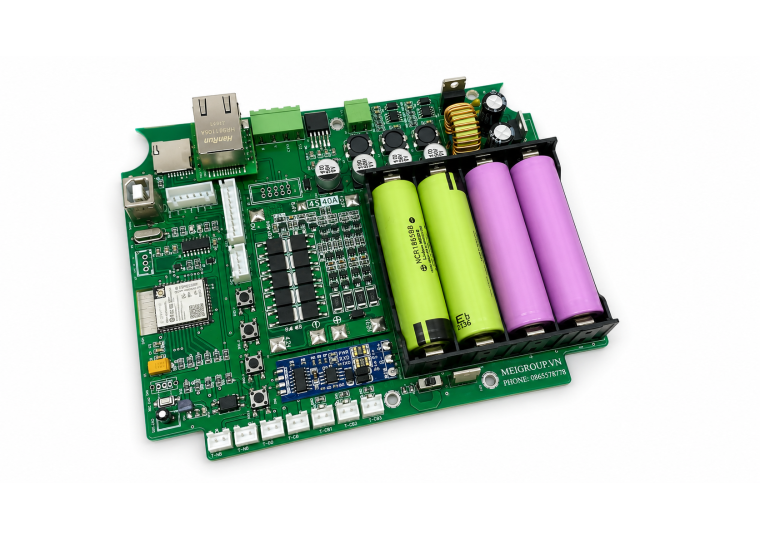

Hệ thống quan trắc IoT MEI là bộ IoT Data Logger được phát triển trên nền tảng ESP32, chuyên dùng để thu thập, xử lý và truyền dữ liệu từ các cảm biến công nghiệp và môi trường theo thời gian thực. Thiết bị được thiết kế cho các trạm quan trắc nước, môi trường, hệ thống xử lý nước và các ứng dụng IoT công nghiệp, hỗ trợ hoạt động ổn định 24/7 với khả năng kết nối mạng linh hoạt.

Bộ điều khiển sử dụng ESP32 tích hợp Wi-Fi, đồng thời hỗ trợ kết nối Ethernet (LAN) thông qua module W5500 hoặc LAN8720. Thiết bị giao tiếp với các cảm biến qua RS485 Modbus RTU Master, cho phép kết nối đồng thời nhiều cảm biến như pH, DO, EC, ORP, độ đục, nhiệt độ, độ ẩm, áp suất, lưu lượng, mực nước và các thiết bị hỗ trợ chuẩn Modbus RTU.

ESP32 thực hiện đọc dữ liệu theo chu kỳ, kiểm tra CRC, xử lý và hiệu chuẩn dữ liệu, gắn dấu thời gian (Timestamp) trước khi truyền lên nền tảng MEI ECO thông qua giao thức MQTT. Thiết bị cho phép cấu hình chu kỳ lấy mẫu, chu kỳ truyền dữ liệu, địa chỉ Modbus, tốc độ truyền và các hệ số hiệu chuẩn trực tiếp từ Web/App.

Hệ thống tích hợp Offline Data Logging sử dụng Flash hoặc thẻ nhớ ngoài để lưu trữ dữ liệu khi mất kết nối Internet hoặc máy chủ MQTT. Sau khi kết nối được khôi phục, thiết bị sẽ tự động đồng bộ dữ liệu theo đúng trình tự thời gian, đảm bảo tính toàn vẹn của dữ liệu quan trắc.

Thiết bị hỗ trợ Firmware Over-The-Air (OTA) qua Wi-Fi hoặc LAN, cho phép cập nhật chương trình từ xa, nâng cấp tính năng và sửa lỗi mà không cần thao tác trực tiếp tại hiện trường. Ngoài ra, mạch còn tích hợp bộ quản lý nguồn và pin dự phòng, cho phép giám sát điện áp nguồn, điện áp pin, dung lượng pin và trạng thái sạc/xả theo thời gian thực.

Người dùng có thể cấu hình ngưỡng cảnh báo cho từng thông số quan trắc. Khi phát hiện cảm biến mất kết nối, thông số vượt ngưỡng, pin yếu hoặc mất nguồn, hệ thống sẽ ghi nhận Alarm Log và gửi Push Notification đến nền tảng Web/App. Nền tảng MEI ECO hỗ trợ Dashboard, biểu đồ xu hướng, quản lý nhiều trạm, phân quyền người dùng và xuất báo cáo Excel, đáp ứng yêu cầu giám sát và quản lý dữ liệu tập trung.
