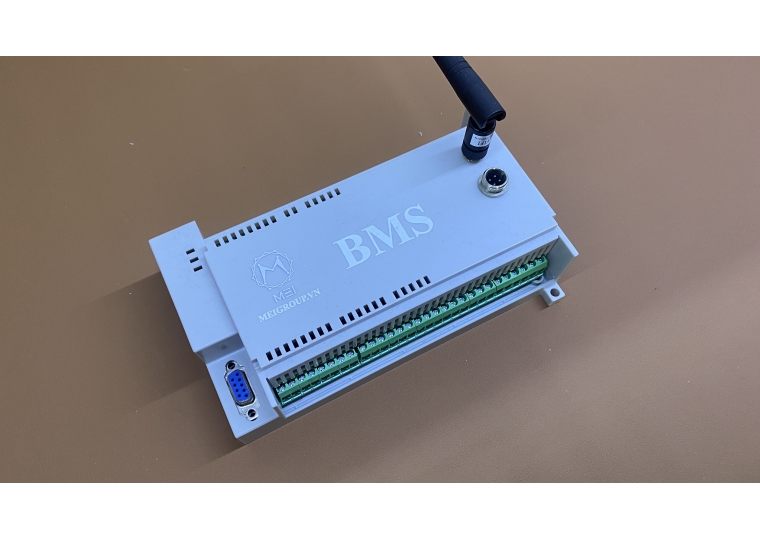

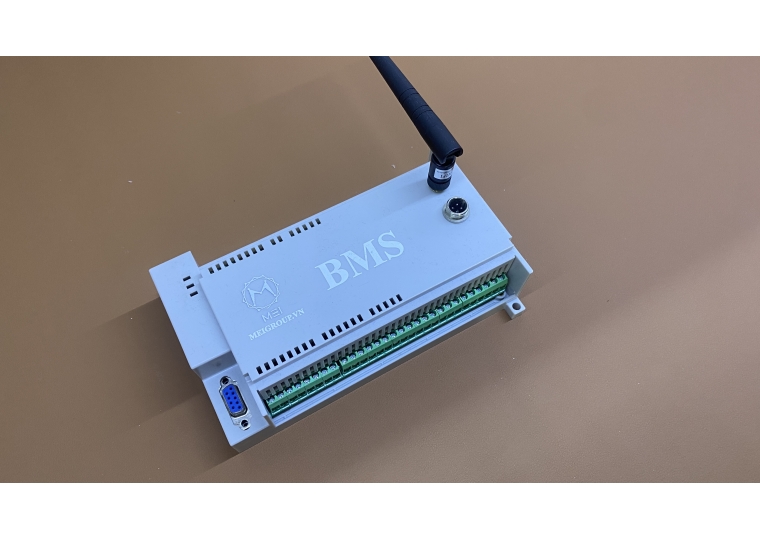

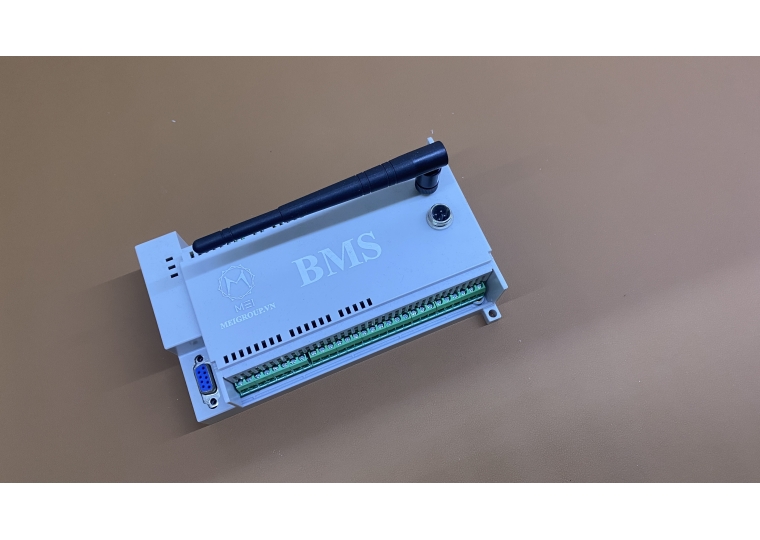

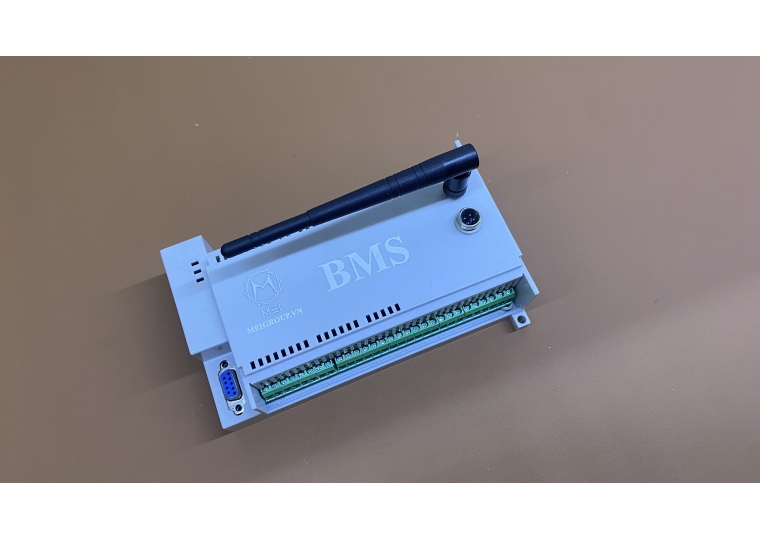

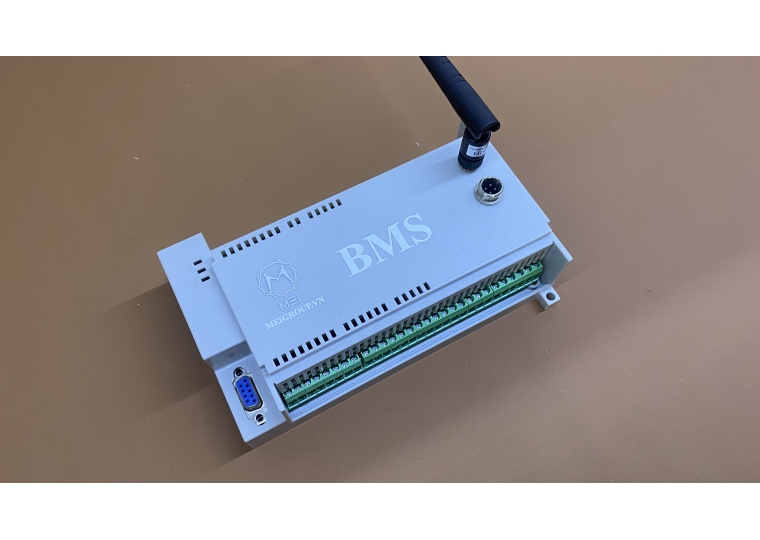

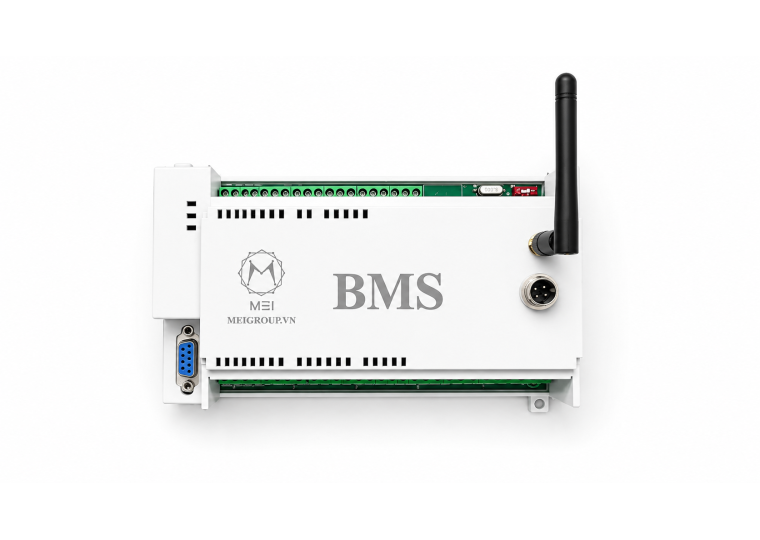

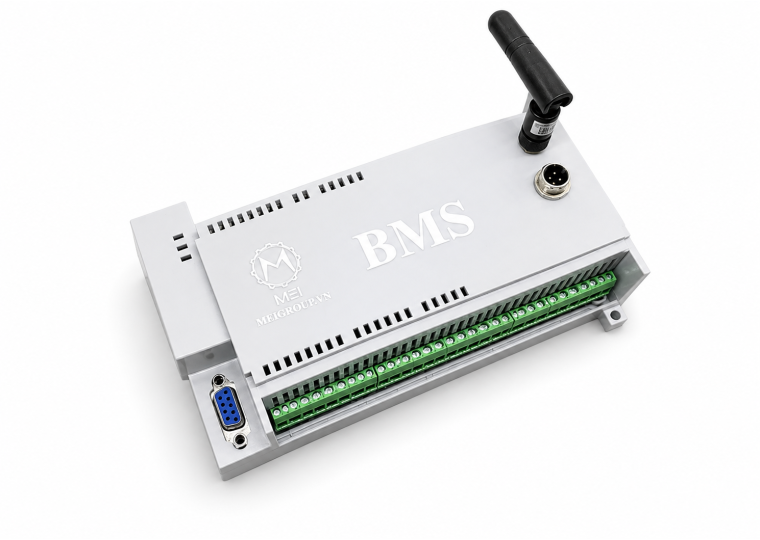

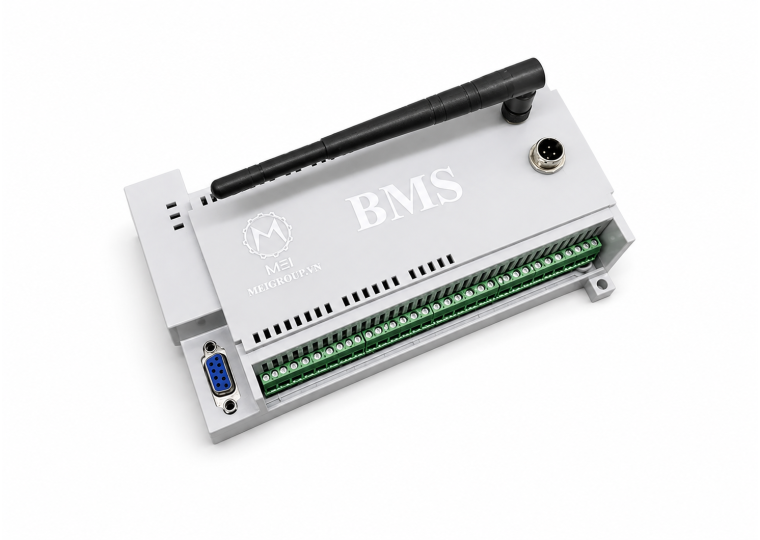

Thiết bị giám sát và điều khiển trạm bơm cấp 1 của MEI GROUP là bộ điều khiển công nghiệp chuyên dụng, quản lý toàn bộ chu trình vận hành bơm mồi – bơm chìm – bơm thoát trong hệ thống khai thác nước thô hoặc giếng khoan. Thiết bị được xây dựng trên nền tảng vi điều khiển STM32/ESP32 công nghiệp, hỗ trợ hoạt động 24/7 với chế độ bảo vệ an toàn cao.

1. Các tín hiệu đầu vào – đầu ra kỹ thuật

1.1 Đầu vào

• Cảm biến mức nước giếng/bể:

  • 4–20mA, 0–10V, hoặc cảm biến PTC/PT100 (tùy cấu hình)

  • Dùng để điều khiển bơm mồi, bơm chìm theo mực nước thực

• Cảm biến áp suất đầu đẩy: 4–20mA, dải 0–10 bar

• Lưu lượng kế giếng hoặc đầu nguồn: xung hoặc Modbus RS485

• Cảm biến nhiệt độ động cơ/máy bơm

• Digital Input: báo trạng thái tủ điện, bảo vệ mất pha, ELCB, quá tải MCCB

• Mức nước hố thu cho bơm thoát (Low/High/High-High)

1.2 Đầu ra

• Relay điều khiển bơm mồi, bơm chìm, bơm thoát (Start/Stop)

• AO 0–10V/4–20mA để điều khiển biến tần nếu cần

• DO cảnh báo và chuông báo tại chỗ

• RS485 Modbus giao tiếp với biến tần hoặc tủ điện trung tâm

2. Quy trình điều khiển tự động

2.1 Điều khiển bơm mồi

• Khởi động bơm mồi khi mức nước giếng đạt ngưỡng

• Tự dừng khi áp lực đủ hoặc sau thời gian mồi tối đa

• Bảo vệ chạy khan – bảo vệ thấp nước

2.2 Điều khiển bơm chìm

• Vận hành theo mức nước giếng + áp lực đầu đẩy

• Chế độ: Auto / Manual

• Tự tăng/giảm tần số biến tần theo áp lực (nếu sử dụng AI hoặc RS485)

2.3 Điều khiển bơm thoát

• Khởi động khi mực nước hố thu cao

• Chạy xen kẽ (luân phiên) giữa các bơm để cân tải

• Tự dừng khi mức nước thấp

3. Các cơ chế bảo vệ kỹ thuật

• Chống chạy khan cho bơm chìm và bơm mồi

• Bảo vệ quá nhiệt động cơ

• Bảo vệ quá dòng – quá áp – mất pha (từ tủ điện hoặc Modbus biến tần)

• Tự khóa bơm lỗi, kích hoạt bơm dự phòng

• Bảo vệ mực nước thấp/hết nước

• Bảo vệ tràn hố thu, auto khởi động bơm thoát

4. Kết nối hệ sinh thái MEI ECO

Thiết bị kết nối về MEI ECO qua:

• LAN Ethernet, WiFi hoặc 4G

• Giao thức: MQTT/MQTTS, Modbus TCP, HTTP/HTTPS

Dữ liệu truyền về bao gồm:

• Trạng thái từng bơm (RUN/STOP/FAULT)

• Mực nước giếng

• Áp suất đầu đẩy

• Lưu lượng bơm

• Nhiệt độ động cơ

• Lịch sử cảnh báo – lịch sử bơm chạy

• Tổng giờ vận hành từng bơm

Hỗ trợ điều khiển từ MEI ECO:

• Bật/tắt bơm Manual

• Đặt giới hạn áp lực/mực nước

• Quản lý lịch đóng/mở theo giờ

5. Cảnh báo & yêu cầu an toàn

Hệ thống cảnh báo qua SMS, Email, Zalo/Telegram, WebApp khi:

• Giếng cạn nước

• Bơm chìm lỗi / quá nhiệt

• Bơm mồi không tạo được áp trong thời gian cho phép

• Bơm thoát không hoạt động khi hố thu đầy

• Mất kết nối tủ điện

• Trạm mất điện – phục hồi nguồn

Thiết bị ghi nhật ký đầy đủ để truy vết sự cố.
